L3 switch vlan DHCP & DHCP Agent

DHCP

---

• 자동 ip 설정 -> broadcasting을 통해 discovery 패킷을 보냄
• client 와 server의 Broadcast Domain이 동일해야 Discovery 패킷을 받을 수 있음

만약 server 와 client의 브로드캐스트 도메인이 동일하지 않다면?
   - Discovery 패킷을 공유 하지 못한다. 이 때문에 server와 다른 도메인에 있는 라우터가 agent 역할을 한다.
   - client와 server가 직접 DORA를 주고 받지 못하는 경우 agent 역할을 하는 라우터를 통해 DORA를 공유 한다.
network가 달라지게 되면 server : udp 67번이 open 되어 있어야 하고, client : udp 68번을 open 해 두어야 한다.
이렇게 설정 하면 server/client의 network이 달라도 dhcp가 가능하다



---

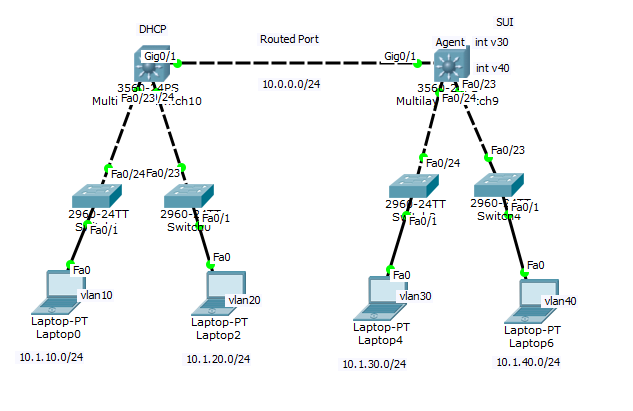

*Cisco Multilayer Switch DHCP 실습*

---

<2960 switch1>

*vlan 생성*

vlan 10



*vlan 할당*

int f0/1

switchport mode access

switchport access vlan10

exit

int f0/24

switchport mode trunk

exit



<2960 switch2>

*vlan 생성*

vlan 20



*vlan 할당*

int f0/1

switchport mode access

switchport access vlan20

exit

int f0/24

switchport mode trunk

exit



<3560 switch>

conf t

vlan 10

vlan 20

interface vlan 10

ip add 10.1.10.254 255.255.255.0

no sh

ex

interface vlan 20

ip add 10.1.20.254 255.255.255.0

no sh

ex

int g0/1

ip add 10.0.0.1 255.255.255.252



**ospf routing**

ip routing

int lo 0

ip add 1.1.1.1 255.255.255.255

ex

router ospf 1

router-id 1.1.1.1

network 10.0.0.1 0.0.0.0 area 0

network 10.1.10.254 0.0.0.0 area 0

network 10.1.20.254 0.0.0.0 area 0



int f0/24

switchport mode access

switchport access vlan 10

ex



int f0/23

switchport mode access

switchport access vlan 20

ex

**dhcp 설정**

ip dhcp excluded-address 10.1.10.254 --> gateway 주소니까 제외

ip dhcp excluded-address 10.1.20.254 --> gateway 주소니까 제외

ip dhcp pool vlan10

network 10.1.10.0 255.255.255.0

default-router 10.1.10.254

dns-server 8.8.8.8

ex

ip dhcp pool vlan20

network 10.1.20.0 255.255.255.0

default-router 10.1.20.254

dns-server 8.8.8.8

ex



이제 Agent 스위치에서 dhcp를 받아오는 인터페이스(interfac vlan 30)를 생성 해준다.

DHCP 스위치에서 설정한 ip 정보들을 받아서 뿌려주어야 하기 때문에 아래의 명령어를 적어준다

ip helper-address(dhcp switch ip address)

로 vlan마다 ip를 할당 해주어야 한다!

설정 다 하고 pc 에서 static 말고 dhcp 선택 하고 조금 기다리면

vlan 마다 ip 주소를 잘 받아 오는 것을 확인 할 수 있다!
